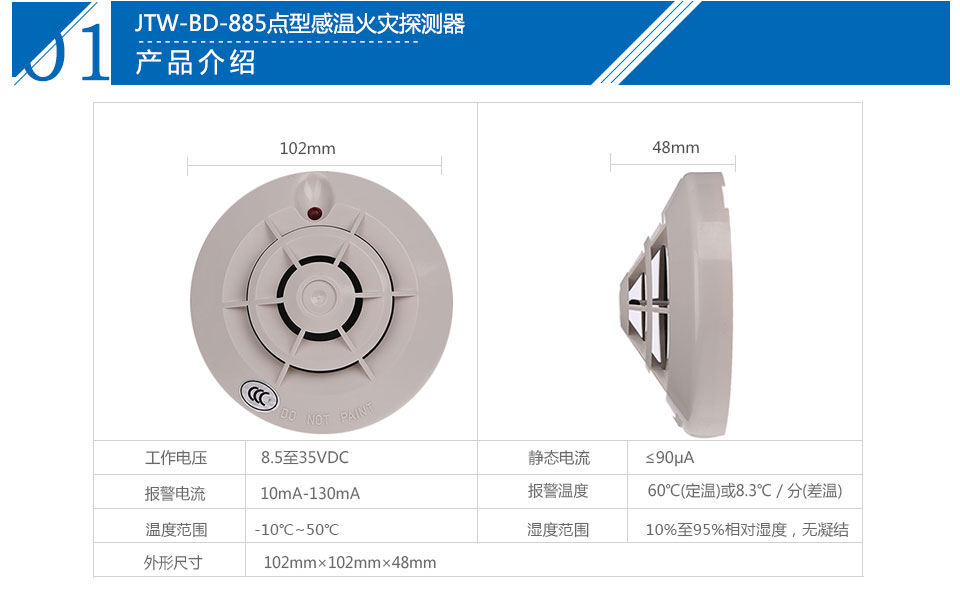

JTW-BD-885点型感温火灾探测器
一、JTW-BD-885点型感温火灾 探测器概述
JTW-BD-885点型感温火灾 探测器是二线制差定温型感温 探测器，设计这类 探测器是为了对开放式区域提供保护，且需与兼容的控制器配套使用。
该 探测器采用现代工艺技术的热敏元件快速反应电路，可适用于各种恶劣环境，维护简便，故障率低。
探测器与控制器通电，该 探测器处于正常的监控状态时，发光二极管(LED)不亮， 探测器处于报警状态时，发光二极管(LED)锁定恒亮。
二、JTW-BD-885感温火灾 探测器技术参数
| 重量 | 95g |
| 尺寸 | 102mm(直径)×48mm(高度) |
| 工作温度范围 | -10℃至50℃ |
| 工作湿度范围 | 10%至95%相对湿度，无凝结 |
| 工作电压范围 | 8.5至35VDC |
| 最大纹波电压 | 30%(峰峰值) |
| 静态电流 | ≤90μA |
| 报警电流 | 10mA-130mA |
| 报警复位时间 | 瞬间断电(0.3秒MAX．，2.5VDCMIN.) |
| 报警温度 | 60℃(定温)或8.3℃／分(差温) |
| 上电时间 | ≤5秒 |
| 执行标准 | GB4716-2005 |
| 软件版本 | A |
| 认证标志 |
三、JTW-BD-885智能感温火灾 探测器与控制器的系统接线图
探测器与控制器的系统接线有两种方式，详见图1、图2。

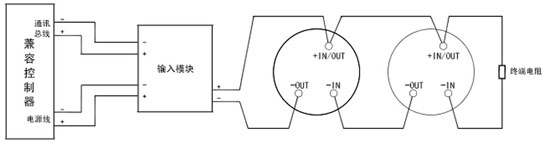

1、 探测器与控制器的系统接线图(图1)
图1 探测器与控制器的系统接线图

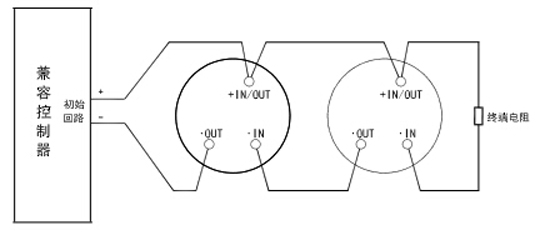

2、对于可直接连接传统 探测器的控制器系统接线图(图2)
图2 对于可直接连接传统 探测器的控制器系统接线图
