利达火灾报警之探测器，模块接线汇总

一、利达火灾探测器接线

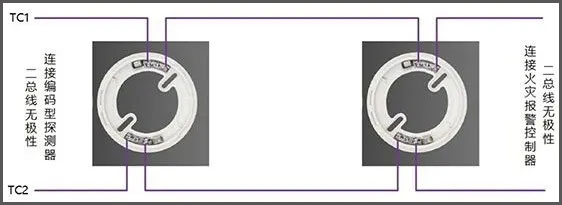

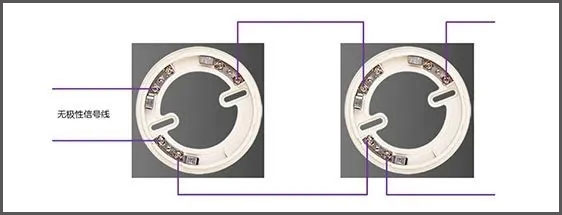

LD10EN编码探测器底座↑

适用于：LD3000EN/C点型光电感烟火灾探测器、LD3300EN/C点型感温火灾探测器、LD3300EC点型感温火灾探测器、LD3200E点型复合式感烟感温火灾探测器、LD3001EN/C家用点型感烟火灾探测器、LD3301EN/C家用点型感温火灾探测器。

LD12EN无编码探测器底座↑

适用于：LD3000E（F）点型光电感烟火灾探测器、LD3300E（F）点型感温火灾探测器。

ES10E可燃气体探测器底座

适用于LD3101FH点型可燃气体探测器。

三、利达火灾声光警报器接线

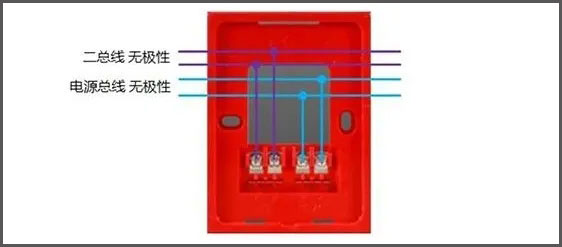

LD1001EN火灾声光警报器↑

LD1001EN（F）火灾声光警报器↑

LD1101EN火灾声光警报器↑

四、利达模块及隔离器接线

LD3600ED-1总线短路保护器↑

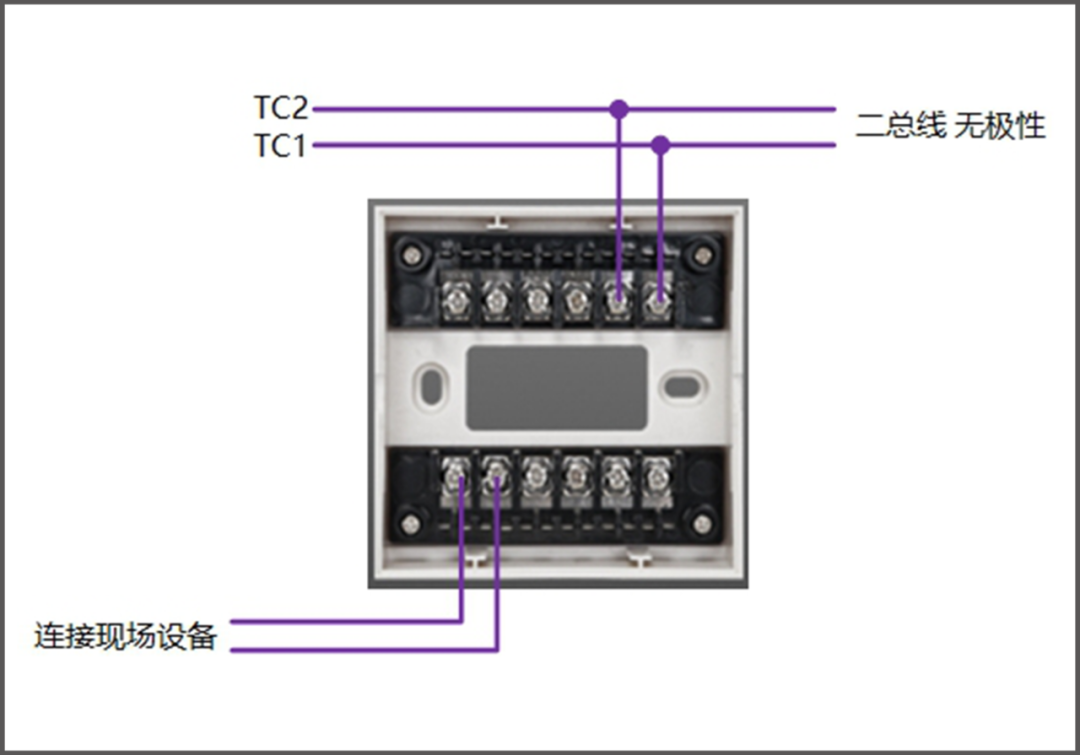

LD4400ED-1输入模块↑

LD4400ED-2输入模块↑

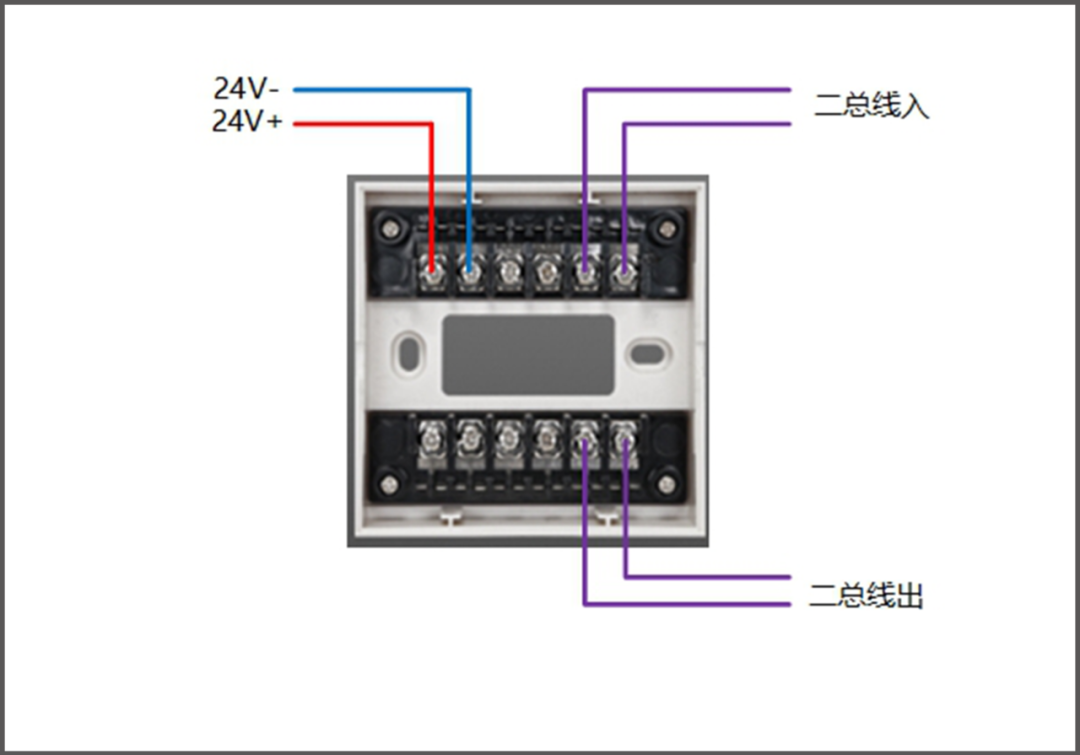

LD4401ED中继模块↑

LD4900ED中继模块↑

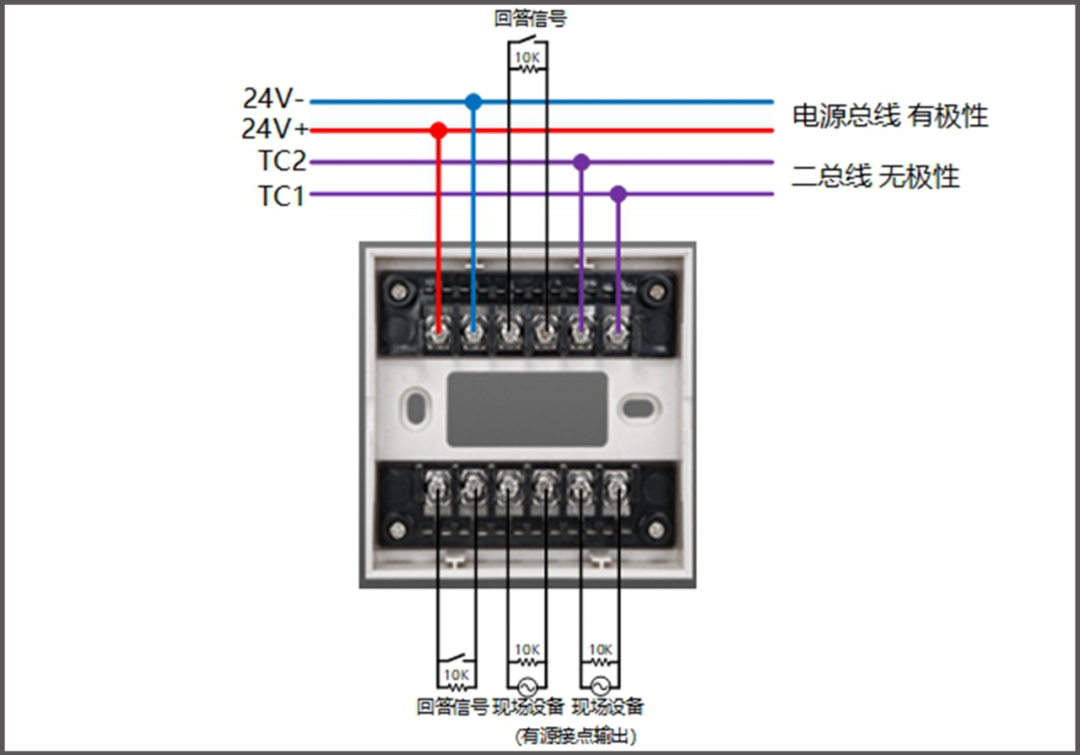

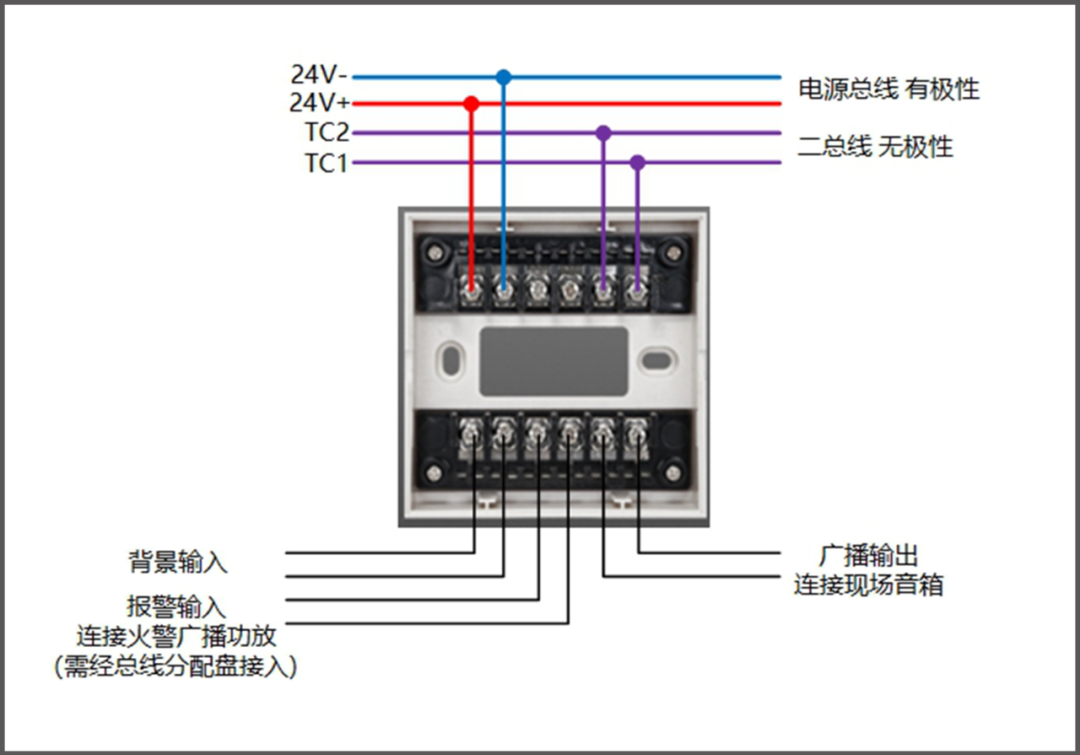

LD6800ED-1输入输出模块↑

LD6800ED-2输入输出模块↑

LD6801ED-1输入输出模块（两线制）↑

LD6804ED输出模块↑

LD6806ED中继模块↑
