​江森Johnson KM-M302MJC普通探测器智能接口模块

江森 Johnson　KM-M302MJC普通 探测器智能接口模块

一，概述

对于走廊、大厅等需要并联安装的大面积场所，可通过接口模块KM-M302MJC完成。接口模块KM-M302MJC在回路总线中占一个地址。一个KM-M302MJC最多可以连接25只常规型 探测器(考虑到GBJ116-88规范规定，建议联接探测数量在10只左右)。

二，特性

支持兼容的两线制 探测器

监视输入线路和外接电源的状态

抗干扰性强（EMF/RFI）

SEMS螺钉带有夹片，方便接线

十进制地址设置（01-159）

正常状态下，LED灯绿色闪烁；报警时红色常亮

支持Flash Scan协议

三，参数

工作电压：15-32 VDC

静态电流：255µA (LED闪烁）

电流：5.1m A（LED常亮）

终端电阻：3.9KΩ

外部供电：18–28VDC，纹波最大0.1Vrms，90 m A

温度范围：0℃-49℃

湿度范围：10% – 93% 无凝结

外形尺寸：114.3mm(高) x 101.6mm(宽) x 31.75mm(厚)

四，应用

用KM-M302MJC可监视一个装有两线制 探测器的区域。监视线路末端有一个3.9KΩ的终端电阻。

五，操作

每个KM-M302MJC模块占用SLC回路上159个有效模块地址中的一个，对控制器上的定时查询作出响应，报告它的型号和状态（开路/正常/

短路）。LED闪烁表示模块正与控制器通信，有报警时LED锁定常亮。

六，安装示意图

七，接线端子示意图：

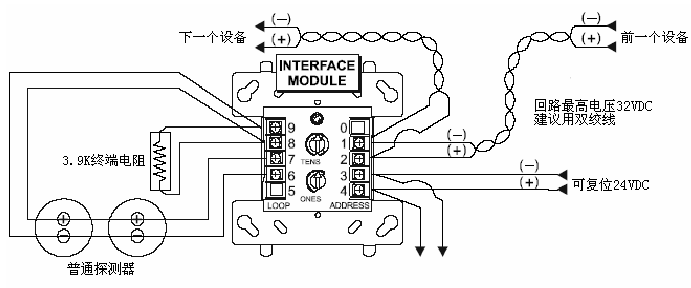

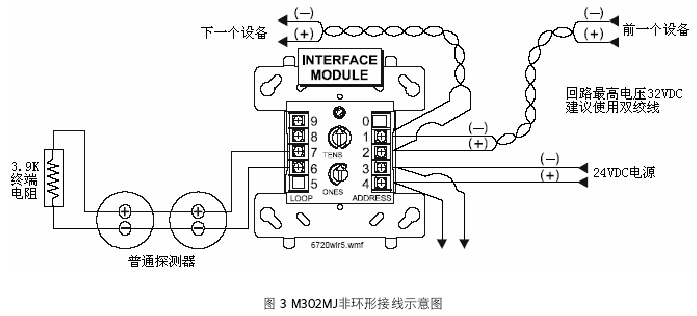

1，非环形接线示意图：

2，环形接线示意图:
