江森Johnson JSM-M300MJC智能监视模块

一，概述

江森Johnson JSM-M300MJC智能监督模块

一，概述

JSM-M300MJC智能监督模块监督常开触点型设备的状况，如水流指示器、 消火栓按钮、压力开关等。监督模块将此类消防设备的状况按监控和报警两种状况告知控制器，并显现记录。

二，特性

内装类型识别系统，控制器能自动识别该设备为监督模块

由SLC回路的两根导线直接供电，无需额定电源供电

抗干扰性强（EMF/RFI）

SEMS螺钉带有夹片，便利接线

十进制地址设置（01-159）

正常状况下，绿色闪耀；报警经常亮

支撑Flash Scan协议

三，参数

工作电压：15-32 VDC

静态电流：375 µA (LED闪耀）

最大电流：5.1m A（LED常亮）

终端电阻：47KΩ

温度规模：0℃-49℃

湿度规模：10% – 93%（无凝结）

外形尺寸：114.3mm(高) x 101.6mm(宽) x 31.8mm(厚)

四，应用

用于监督4线感烟 探测器、水流指示器、手动报警设备或其它常开触点式报警触发设备，也可用于监测常开的监控设备并在控制器面板上显现为特定的监控事情。监督线路不超过762米（最大20欧姆）。

五，操作

每个JSM-M300MJC模块占用SLC回路上159个有效模块地址中的一个，对控制器上的守时查询作出呼应，报告它的类型和该回路的状况（开路

/正常/短路）。LED闪耀表明模块正与控制器通信，有报警时LED灯确定常亮。

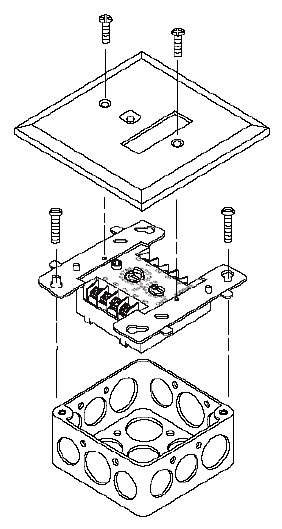

六，安装示意图：

七，接线图：

1，江森Johnson JSM-M300MJC智能监督模块非环形接线示意图：

2，江森Johnson JSM-M300MJC智能监督模块环形接线示意图：
