MCU-16B总线手动控制单元

一、MCU-16B总线手动控制单元概述：

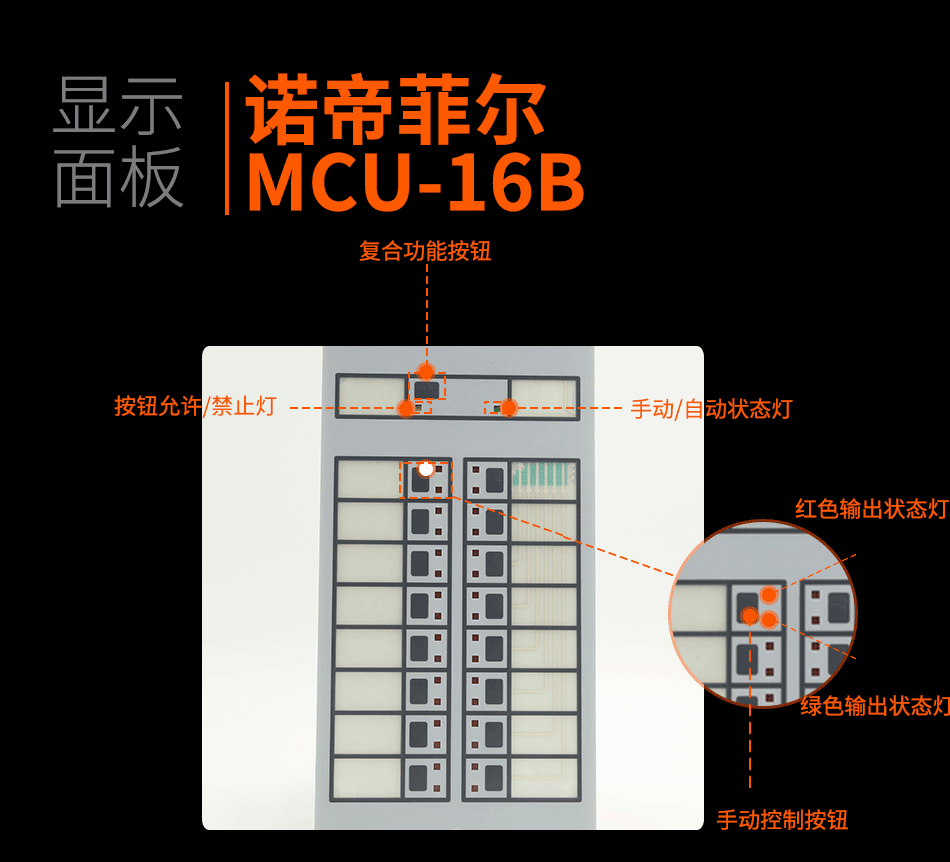

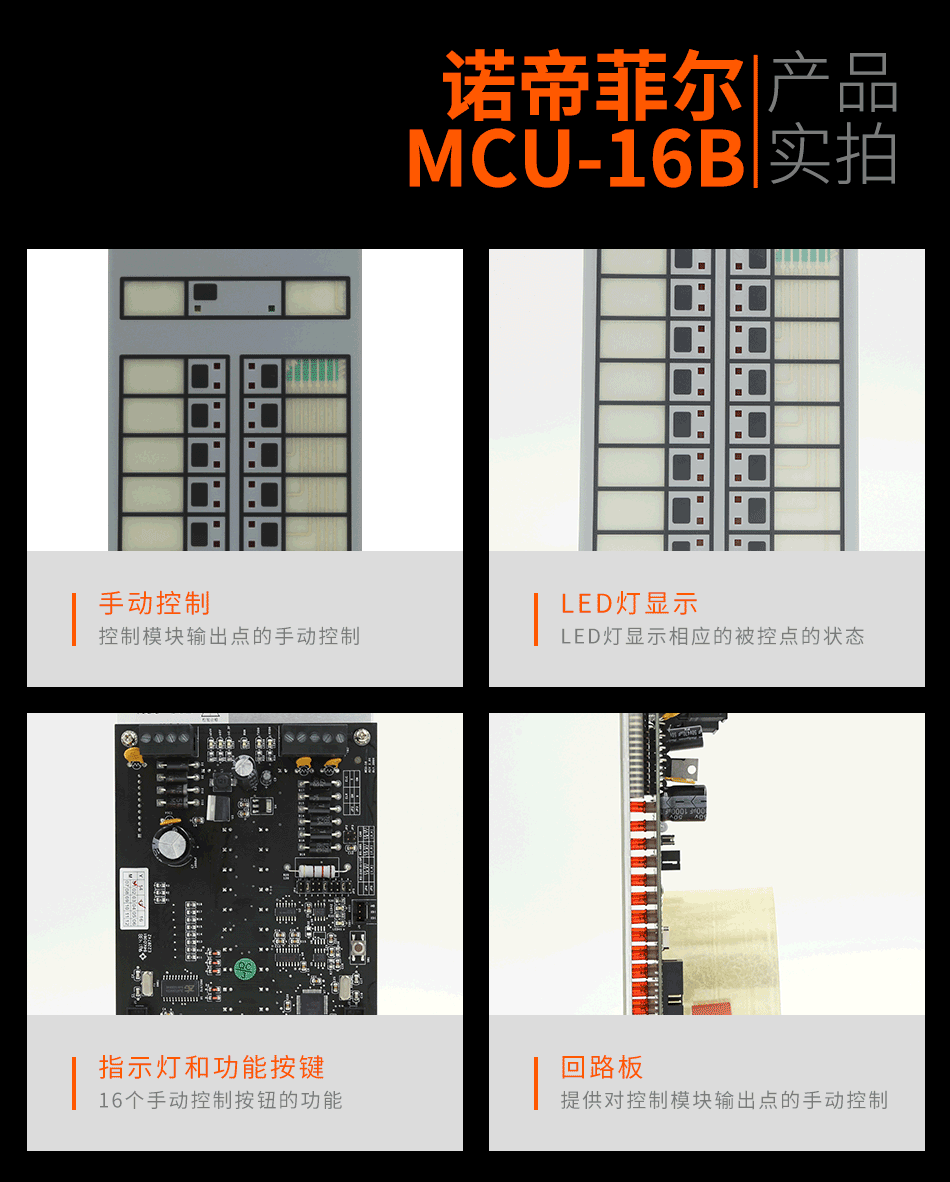

N-6000可以连接总线式手动控制盘，即MCU-16B。提供对控制模块输出点的手动控制，并以相应的LED灯显示被控点的状态。通常该设备安装在控制器机箱中。MCU-16B包括16个红色输出状态灯、16个绿色回授状态灯、16个用于手动控制的按钮、一个复合功能按钮、一个按钮允许/禁止灯和一个手动/自动状态灯。
每一点的手动控制按钮均可编程对应系统中的任意一个控制模块，从而实现手动控制。按钮按下时，红色状态灯点亮；回授状态灯可以编程对应系统中的一个输入设备，如阀的状态监视模块等，从而可以反映被监视设备的状态。允许/禁止按钮用于允许或禁止面板上的16个手动控制按钮的功能。
MCU-16B可安装在ADP-4装饰面板上。一块FSS-ADP-4上有四个标准安装位置，每块MCU-16B占一个标准安装位置，FSSADP-4上的每个空位需要一块FSS-BMP-1装饰盲板。

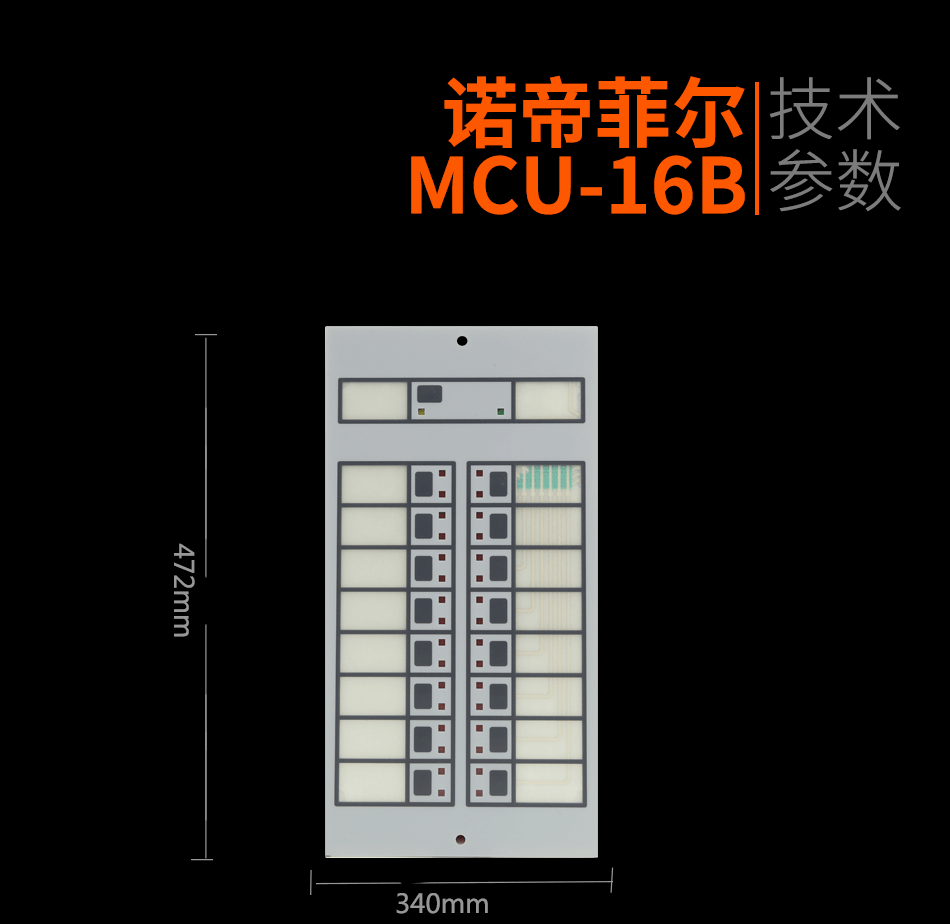

总线制手动控制盘结构示意图

,
