J-SAP-M-M500K手动火灾报警按钮

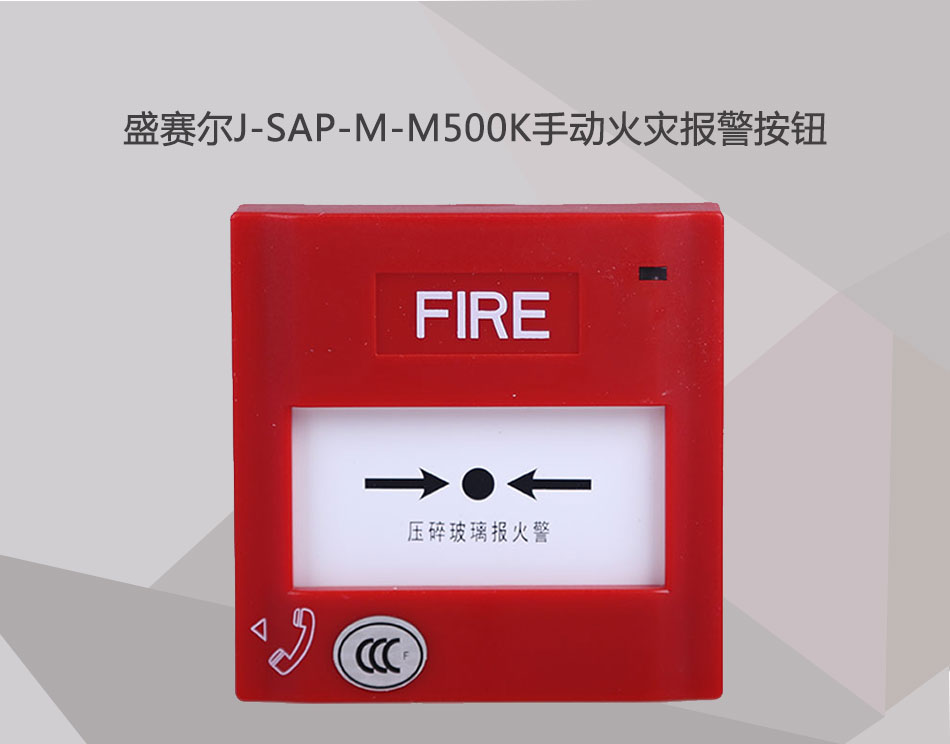

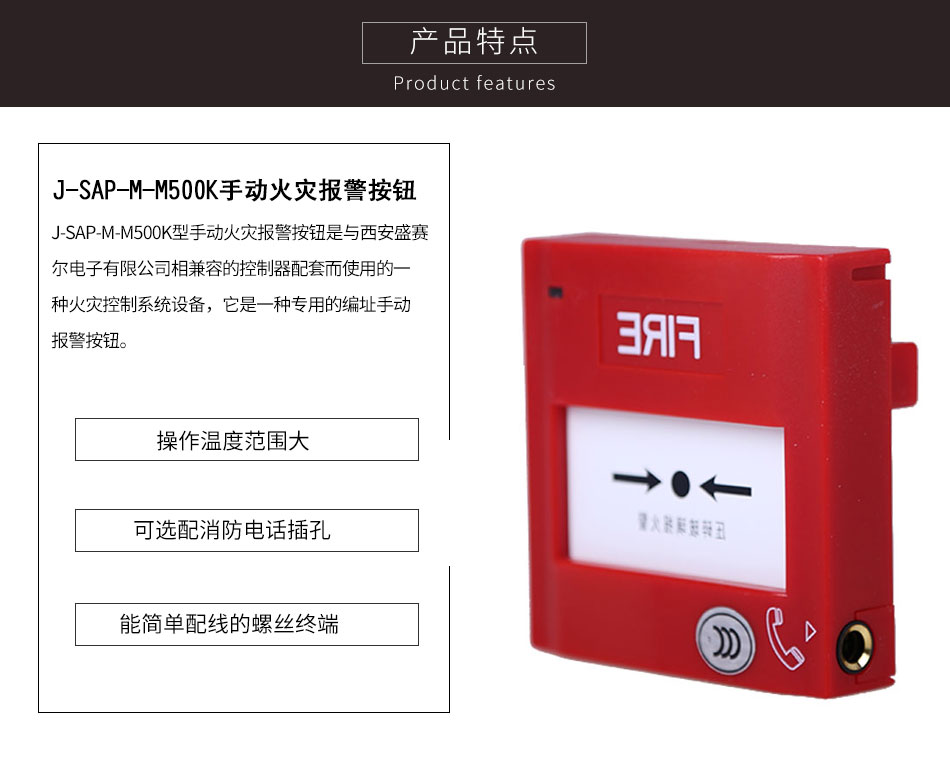

一、J-SAP-M-M500K 手动火灾报警按钮概述
J-SAP-M-M500K型 手动火灾报警按钮是与西安 盛赛尔电子有限公司相兼容的控制器配套而使用的一种火灾控制系统设备，它是一种专用的编址 手动报警按钮，安装在两总线制通讯电路上，当发现火灾情况时，手动压碎玻璃片，监视控制器发出报警信号，同时面板上的LED灯显示报警状态。

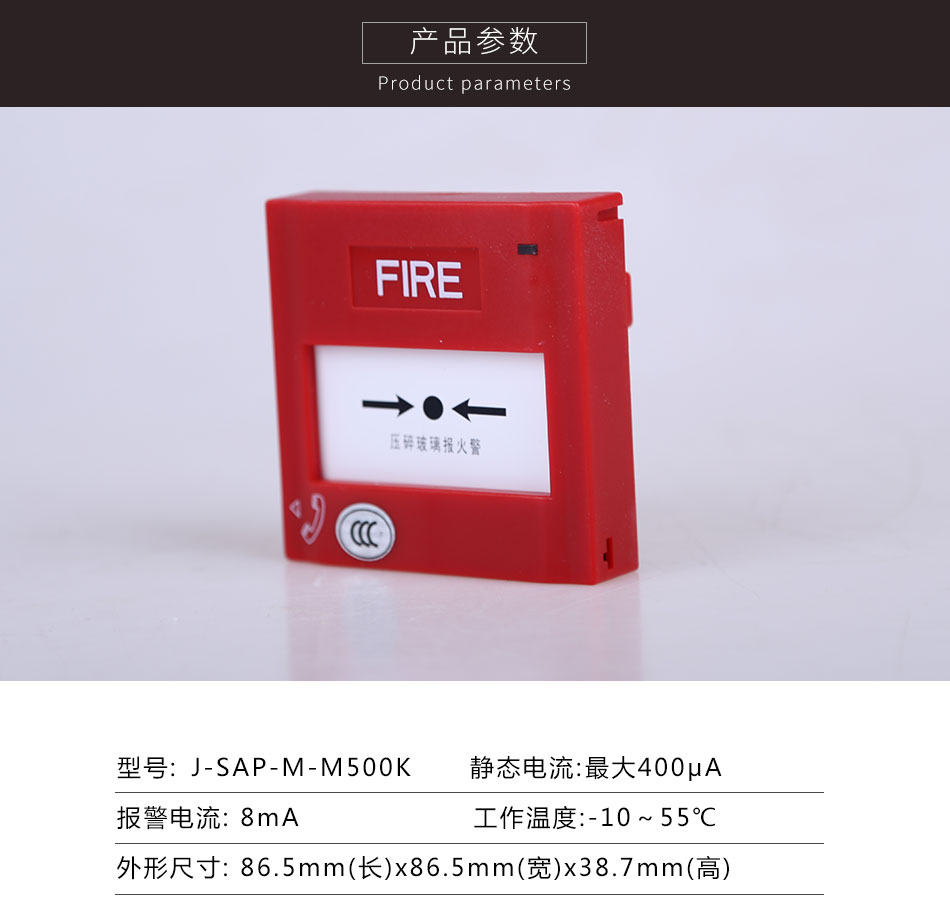

二、J-SAP-M-M500K 手动火灾报警按钮技术参数
| 工作电压 | 15～32VDC |
| 工作温度 | -10～55℃ |
| 工作湿度 | 5%～95%(40±2℃) |
| 触点容量 | 0.5A/250VAC |
| 静态电流 | 最大400μA |
| 报警电流 | 8mA |
| 外形尺寸 | 86.5mm(长)x86.5mm(宽)x38.7mm(高) |
| 执行标准 | GB19880-2005 |
| 软件版本 | A |
| 认证标志 |
三、J-SAP-M-M500K 手动报警按钮安装条件
J-SAP-M-M500K 手动报警按钮可以安装于正常的室内环境中，它不能用在室外或危险的场合(如果在这地方使用，有关产品建议请找你的供应商。)
嵌入式：应选用标准的86×86m㎡的预埋盒。水平安装孔距60mm。

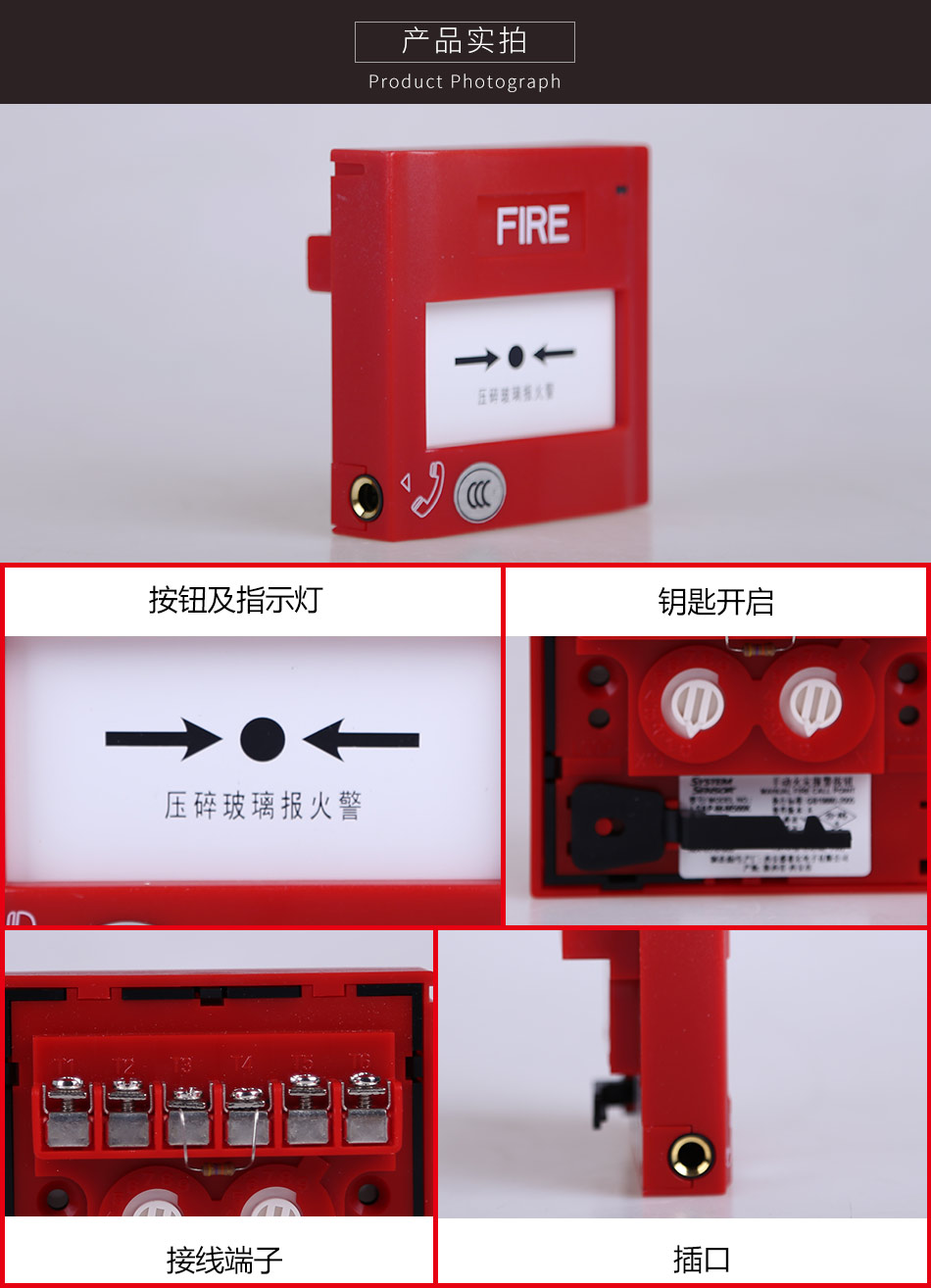

四、J-SAP-M-M500K手报按钮安装接线

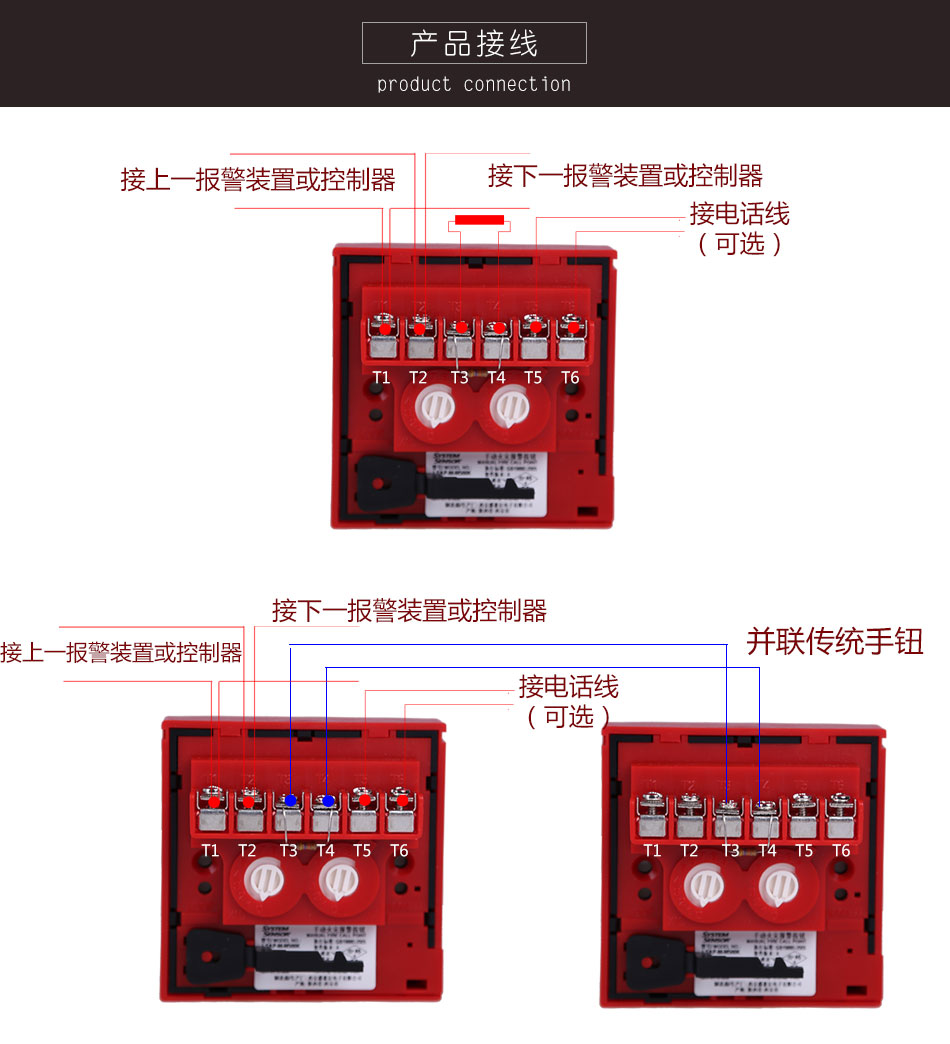

1、 手动报警按钮的接线示意图如图1所示
图1 J-SAP-M-M500K 手动报警按钮接线示意图
2、并联安装示意图
手报按钮如要并联不带编址的 手动报警按钮时，要使用端子3(-)、4(+)，系统接线如图2，注意最后一个并联型 手动报警按钮要接47K终端电阻（出厂时自带），否则该 手动报警按钮会报故障，当并联 手动报警按钮不止一个时，中间的 手动报警按钮应取掉47K电阻，否则断线不报故障。
图2 J-SAP-M-M500K手报按钮并联安装示意图

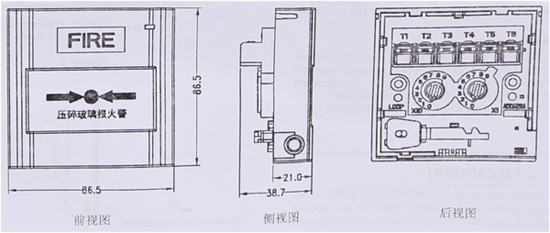

五、J-SAP-M-M500K 手动火灾报警按钮外形尺寸图
六、J-SAP-M-M500K 手动火灾报警按钮测试
测试 手动报警按钮时，将提供的测试钥匙插入 手动报警按钮右下侧的槽中，玻璃会微倾斜并模仿 手动报警按钮报警操作，此时，控制器上应显示该 手动报警按钮报火警，于动报警按钮指示灯应恒亮以表示 手动报警按钮功能正常，复位 手动报警按钮时，取下测试匙，在控制器上使系统复位。
