青鸟消防：二总线产品接线示意图（5131、5141、5142模块接线）
青鸟消防推出的全新二线制系统，实现了所有现场部件的两线化。采用青鸟消防拥有完全自主知识产权的“朱鹮”芯片，在降低设备功耗的同时提高了报警速度和准确度。同时也大幅提升了设备抗干扰能力，可保证设备在电磁辐射强度为30V/M的情况下正常工作，远超国标10V/M的水平。

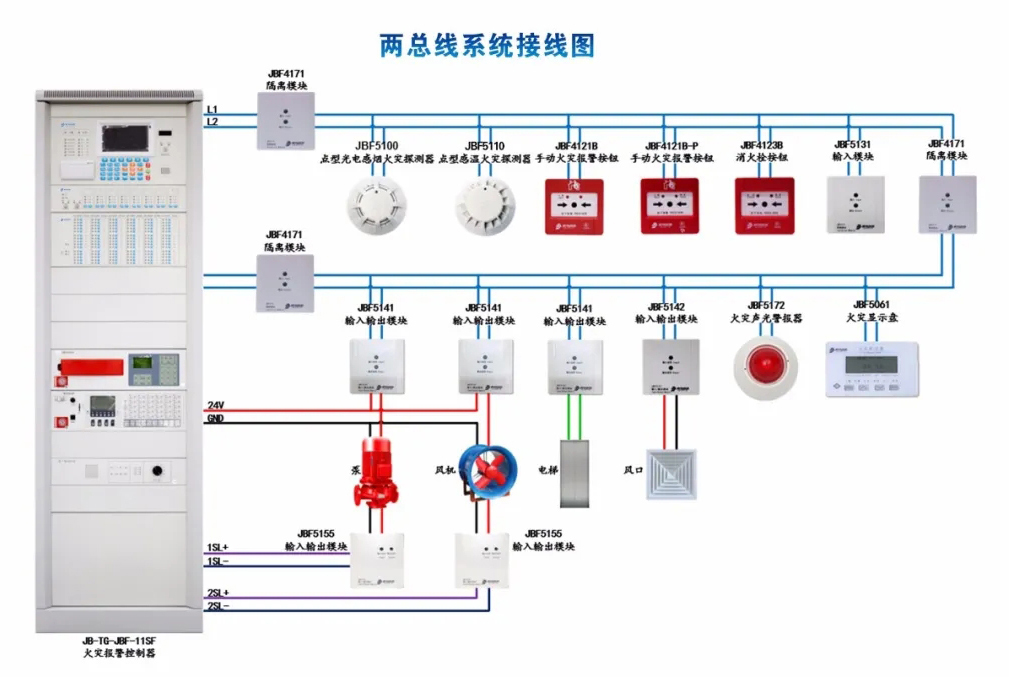

干货来了，全新二总线产品接线示意图奉上。
还有端子接线示意图哦！
1

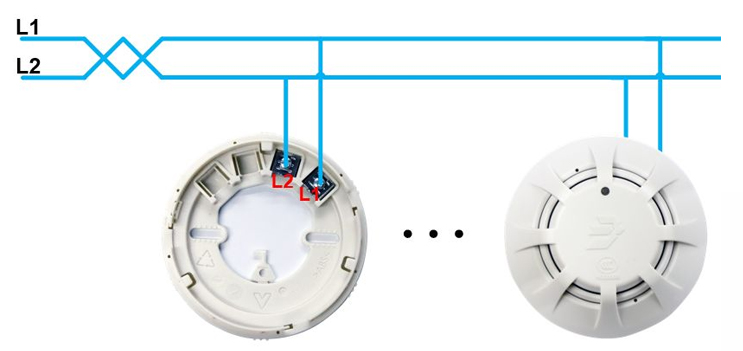

JBF5100点型光电感烟火灾 探测器示意图

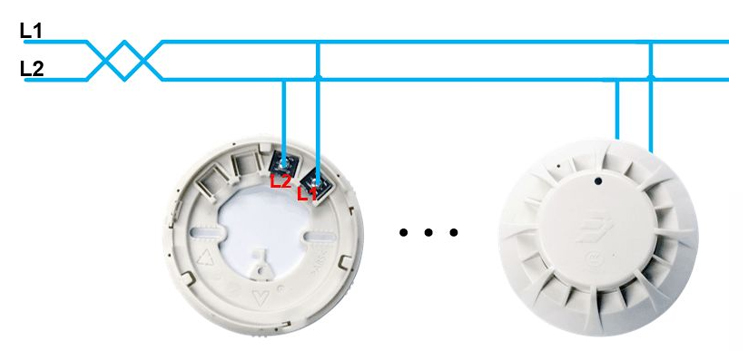

JBF5110点型感温火灾 探测器（A2R）示意图
2

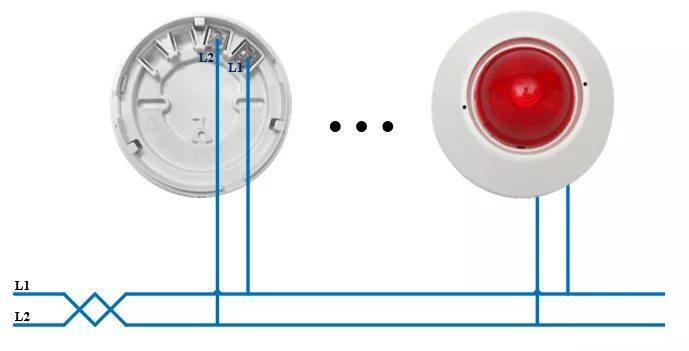

JBF5172火灾 声光报警器示意图
3

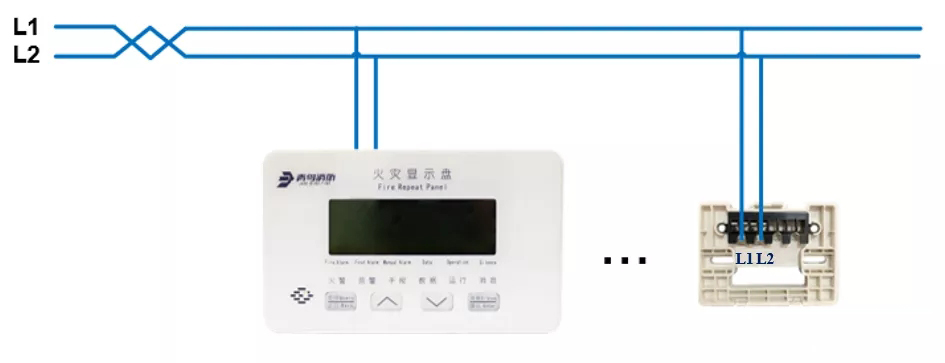

JBF5060/JBF5061火灾显示盘示意图
4

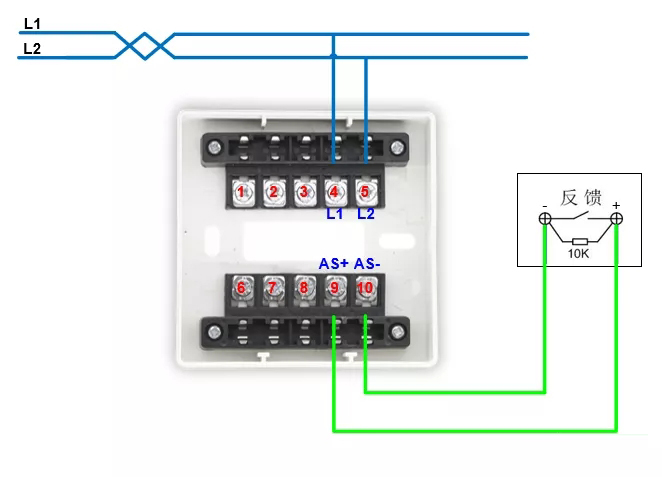

JBF5131输入模块（闭合反馈）示意图
JBF5131输入模块（断开反馈）示意图
配接设备
接收水流指示器、信号蝶阀、压力开关、70度防火阀等设备的反馈信号
5

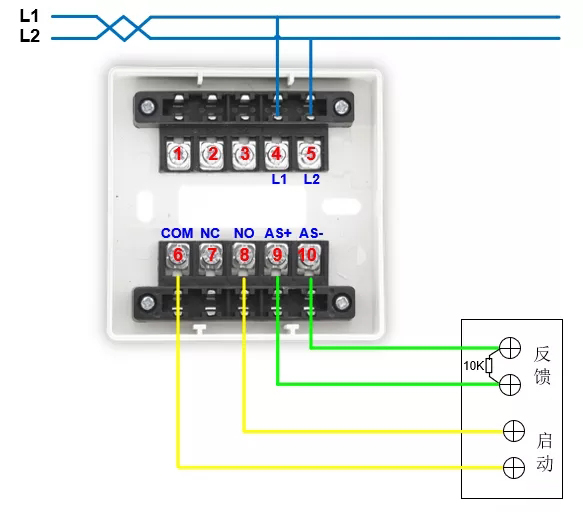

JBF5141输入输出模块（无源输出）示意图
配接设备
用于需要无源开关量信号启动的卷帘门、电梯迫降等

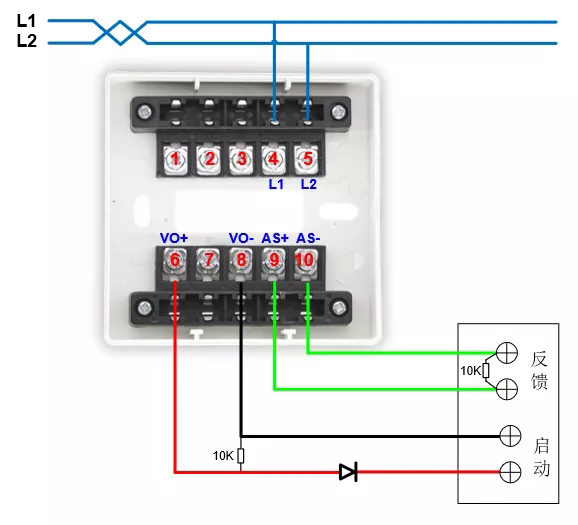

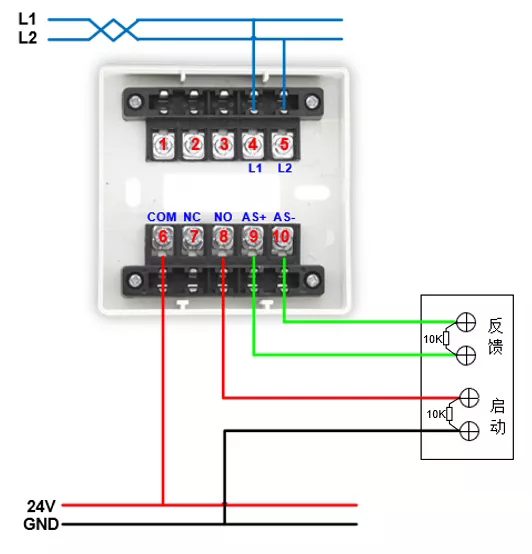

JBF5141输入输出模块（有源输出）示意图
配接设备
用于需要有源信号控制的消防排烟风机、正压送风机、消火栓泵、喷淋泵等设备
6
JBF5142输入输出模块示意图
配接设备
常用于控制排烟阀、防火阀、送风口、强切等电磁动作类设备
