青鸟消防62系列消防设备电源监控系统产品接线图

JBF-62S60型消防设备电源监控系统由JBF-62S60型消防设备电源状态监控器、电压/电流信号传感器(JBF62P-ATV2A1、JBF62P-ATV1A1)、电压信号传感器(JBF62P-ATV2、JBF62P-ASV6、JBF62P-ASV1)组成。

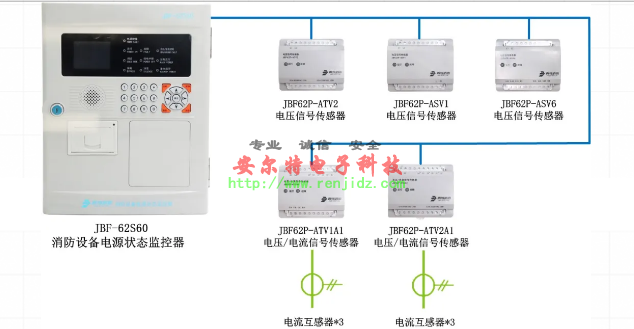

消防设备电源监控系统图

青鸟消防62系列消防设备电源监控系统产品接线图

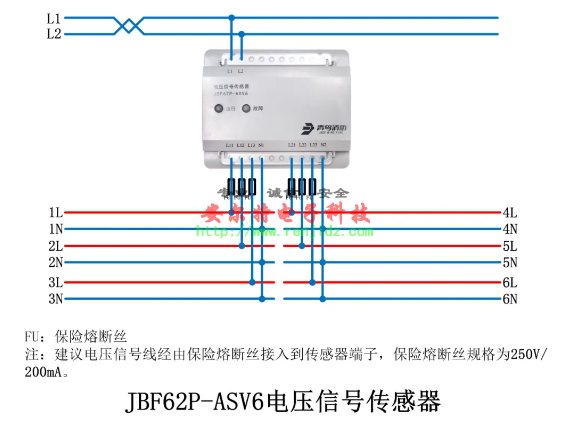

JBF62P-ASV6电压信号传感器接线图

青鸟消防62系列消防设备电源监控系统产品接线图

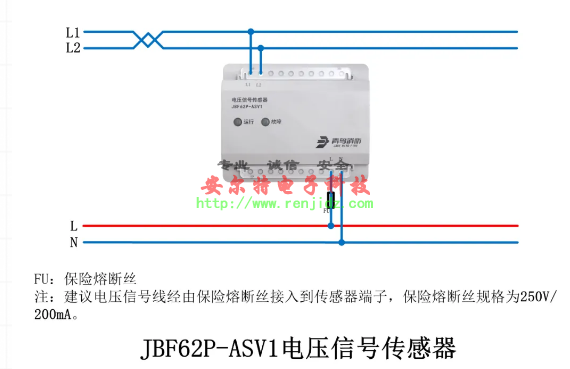

JBF62P-ASV1电压信号传感器接线图

青鸟消防62系列消防设备电源监控系统产品接线图

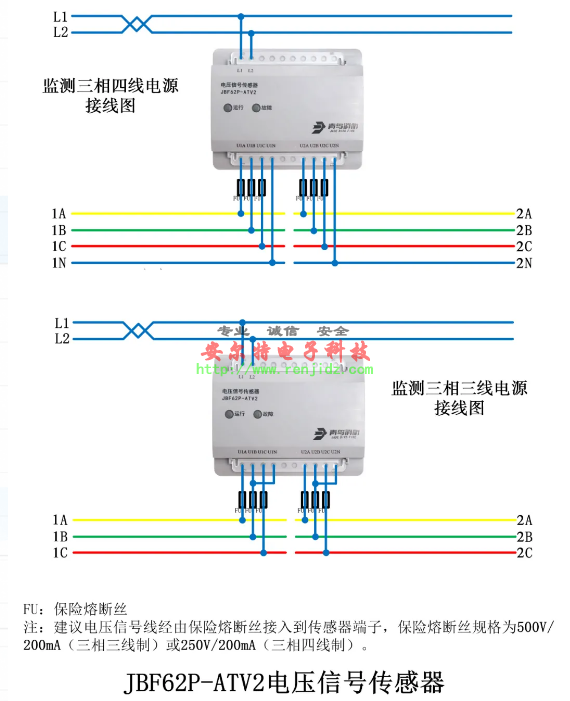

JBF62P-ATV2电压信号传感器接线图

青鸟消防62系列消防设备电源监控系统产品接线图

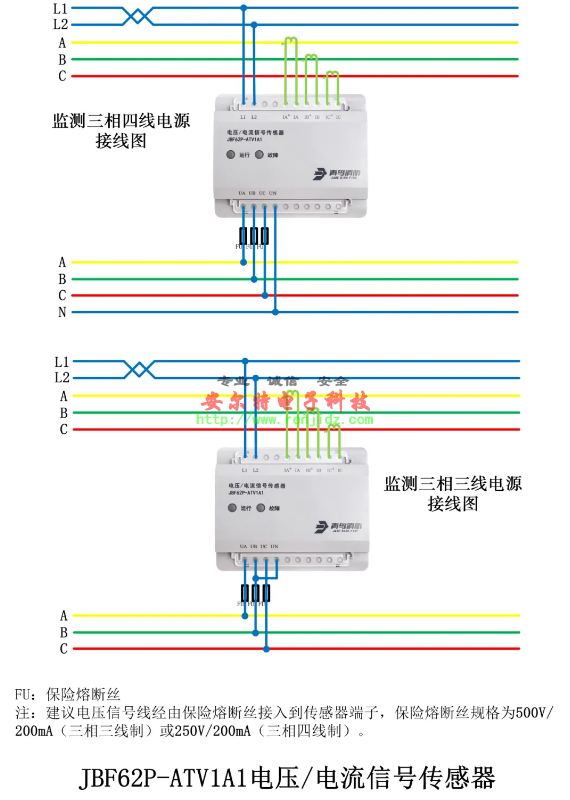

JBF62P-ATV1A1电压/电流信号传感器接线图

青鸟消防62系列消防设备电源监控系统产品接线图

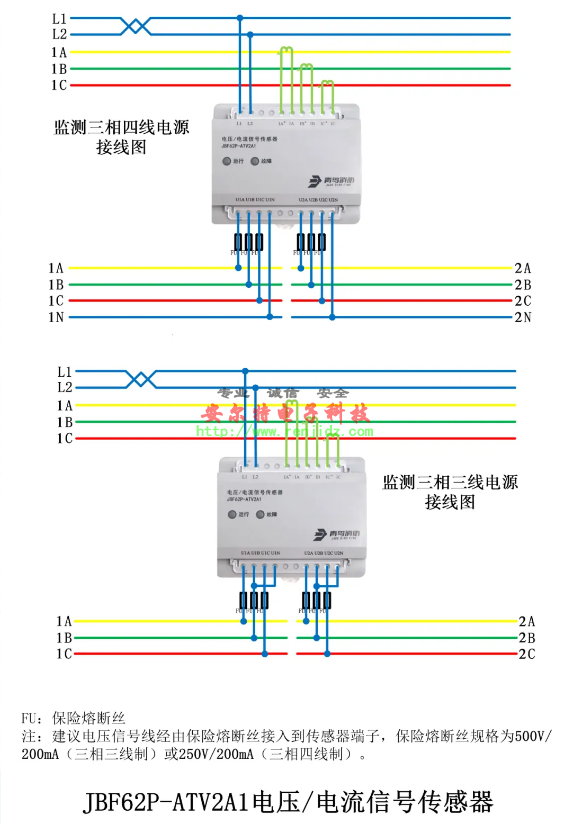

JBF62P-ATV2A1电压/电流信号传感器接线图

青鸟消防62系列消防设备电源监控系统产品接线图
